Protel99se提供了电路原理图编辑器（SCH编辑器），用户可以在其中制作、修改和编写电路原理图。这一功能对于电子工程师来说至关重要，因为它允许他们直观地设计电路，并通过图形化的方式展示电路的连接关系。那么Protel99se如何使用呢？这里小编给大家整理出来了Protel99se使用方法，下面就请大家一起往下瞧瞧吧！

Protel99se使用方法

1.1 启动项目

• 启动 Protel 99SE。

• 创建新电路图项目。

• 输入图名和必要信息。

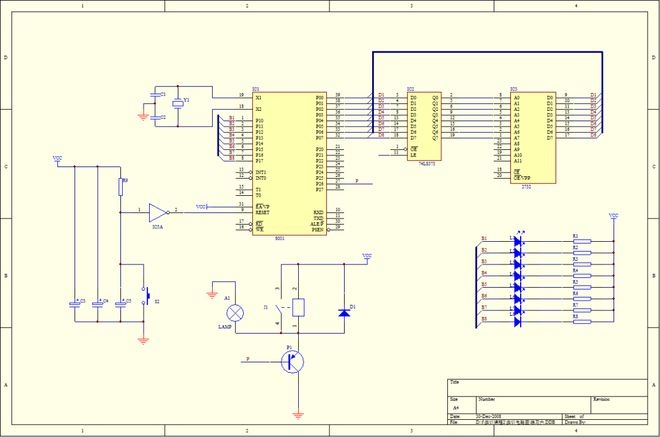

1.2 绘制与编辑

• 利用网格和绘图工具绘制元件和连线。

• 添加标记和注释。

1.3 设计规则

• 设定设计规则和参数。

1.4 导出 Netlist

• 完成电路设计后，导出为 Netlist 文件。

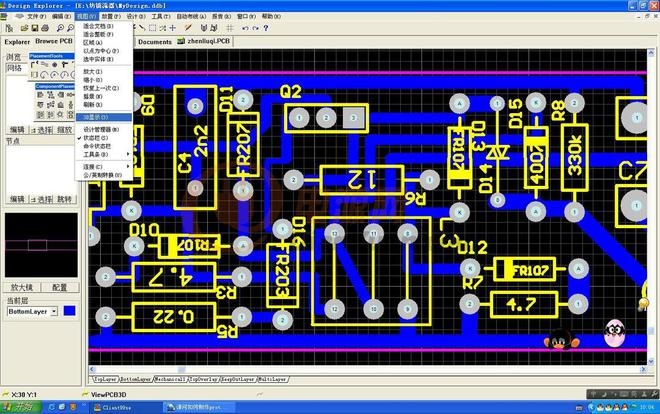

2. 元器件布局

• 布局优化：在 Protel 99SE 中进行元器件布局，考虑元件位置、分布和连接，优化电路板空间利用和性能。

• 3D 模拟：使用 3D 模拟工具预览电路板的外观和布局，进行必要的优化和调整。

3. 高级功能

高级操作：Protel 99SE 支持高级设计操作，如原理图绘制技巧、设计图纸和栅格设置，提升设计工作的效率和精确度。

数据库管理：

• 设计数据库可以选择 MS Access Database 或 Windows File System 进行存储。

• 根据项目需求，选择最合适的存储方案。

安全性：

• 若选用 MS Access Database，还可以设置文件密码，增强设计文件的安全性。

通过 Protel 99SE，设计师可以高效地完成电路设计和 PCB 制造，满足多样化的设计需求，实现从概念到成品的顺畅转换。
